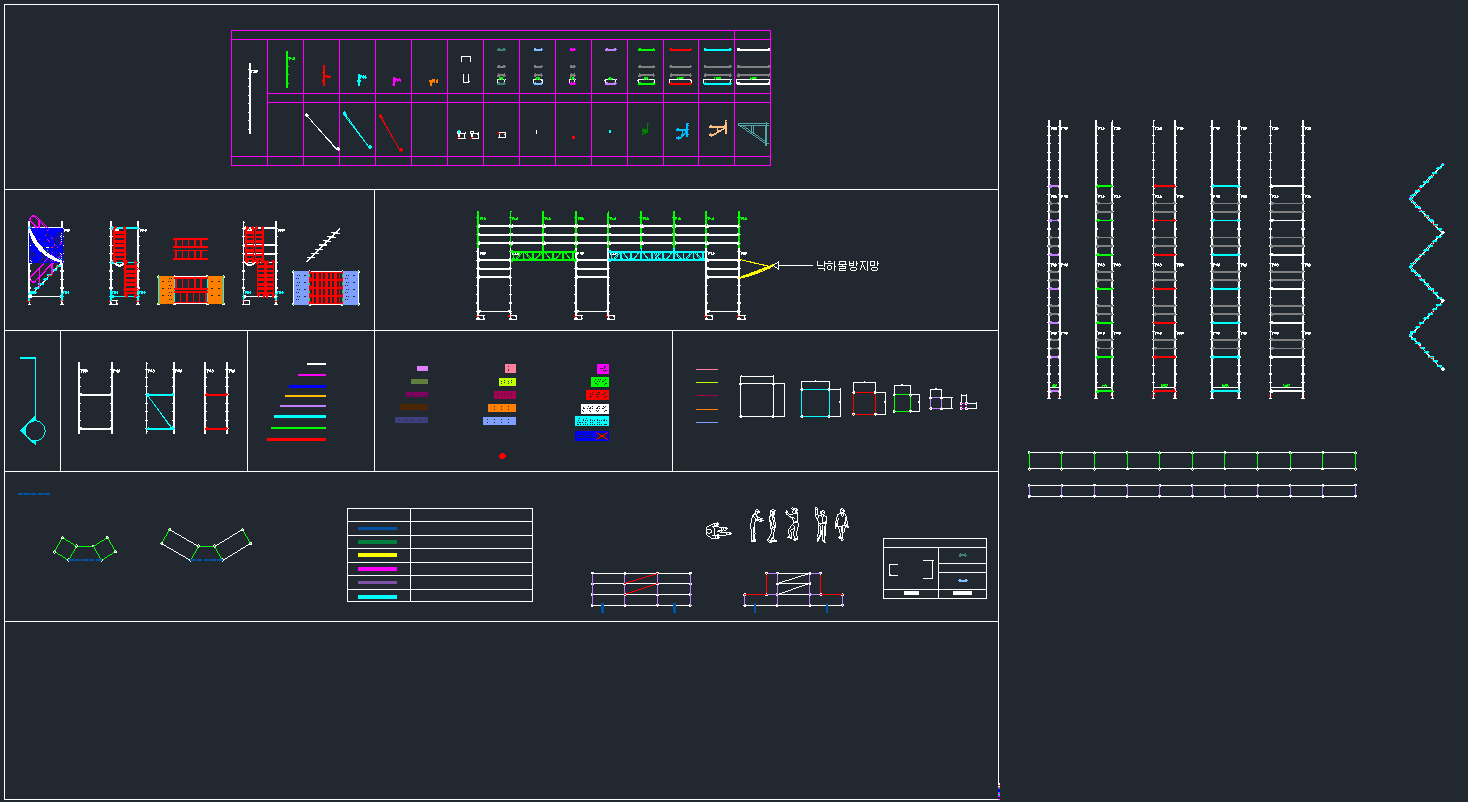

시스템비계 소스.dwg

1.40MB

https://www.magnicad.com/cad/13420

가설 시스템비계 캐드소스 > LIBRARY | MAGNICAD :: Cad Block Free Download

1. 비계의 정의

작업장소가 높아서 손이 닿지 않는 높은 곳의 작업을 할 수 있도록

공사용 통로나 작업용 발판을 설치하기 위하여 구조물의 주위에 조립, 설치되는 가설구조물

추가로 부재의 설치, 해체 작업, 구조물 작업, 조적작업, 미장작업, 도장작업, 볼팅작업, 용접, 용단 작업 등을 할 때 근로자가 작업장소에 접근할 수 있도록 설치하는 가설작업대를 지지하는 구조물을 의미합니다.

플랜트 현장에서는 배관 용접, 배관 보온 등의 작업을 위해 파이프랙의 단수마다 비계를 설치하기도 합니다.

​

2. 비계의 종류

비계의 종류는 재료, 기능, 목적에 따라 여러종류가 있습니다.

​

◆ 설치구조에 따른 분류

​

>>>> 지주식 <<<<

​

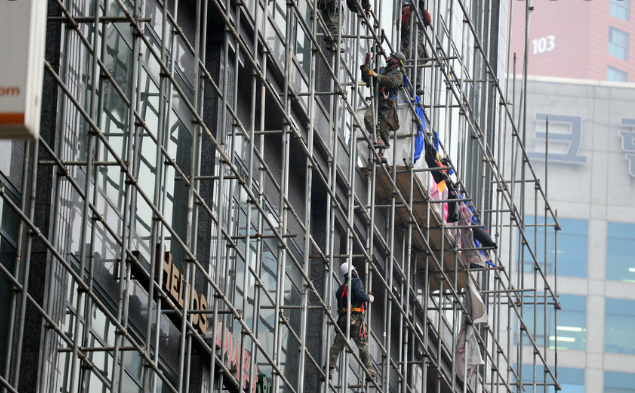

1) 강관비계(단관비계)

가장 흔히 볼 수 있는 비계입니다. 규격화된 단관을 클램프로 엮어 구조물을 설치합니다.

각 부재 명칭 및 규격은 아래 3번을 참고하세요.

​

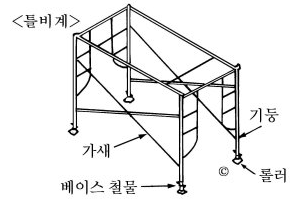

2) 강관틀비계

강관틀비계는 일정 틀이 짜여진 상태의 부재로 가설하는 비계입니다.



​

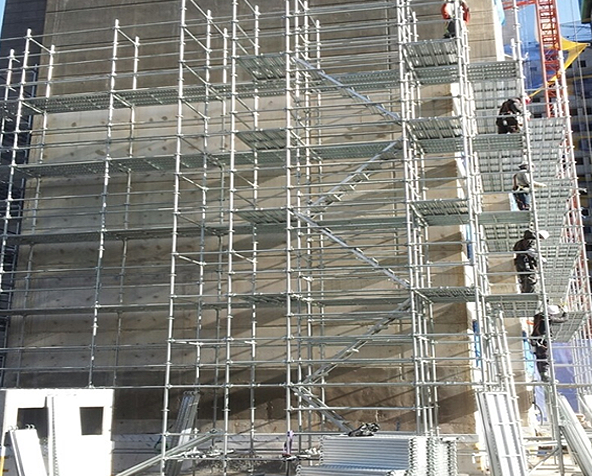

3) 시스템비계

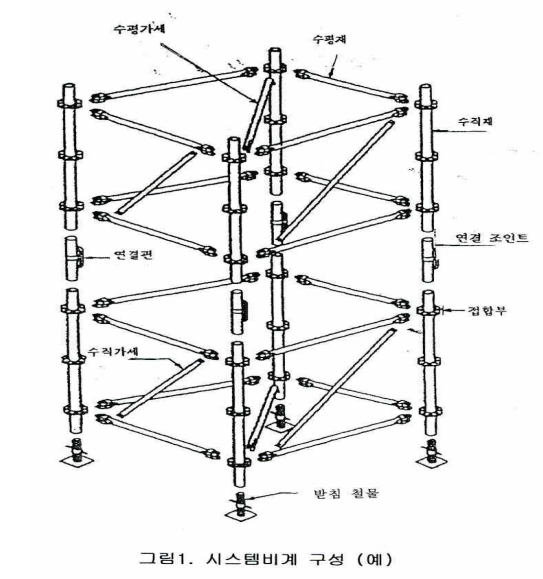

시스템비계는 수직재, 수평재, 가새재 등의 부재를 공장에서 제작하여 현장에서 조립하여 사용하는 사설 구조물입니다.

강관비계가 모두 동일한 단관의 집합이라면 시스템비계는 각 부재가 정해진 모양에 따라 제작되어 해당 목적(수직, 수평, 가새)에 사용되어야 합니다.



​

>>>> 이동식 <<<<

​

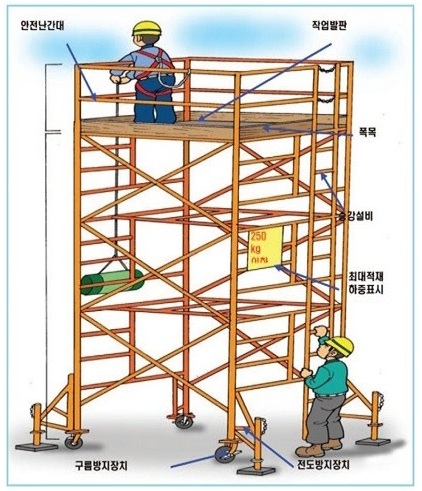

1) 이동식비계(바퀴이동식)

비계에 바퀴가 달려있어 이동이 가능합니다. 바퀴에 제동장치가 있어야 합니다. 작업시에는 시설물에 고정하거나 아웃트리거를 사용하여 안전 조치를 해야합니다.

​

​

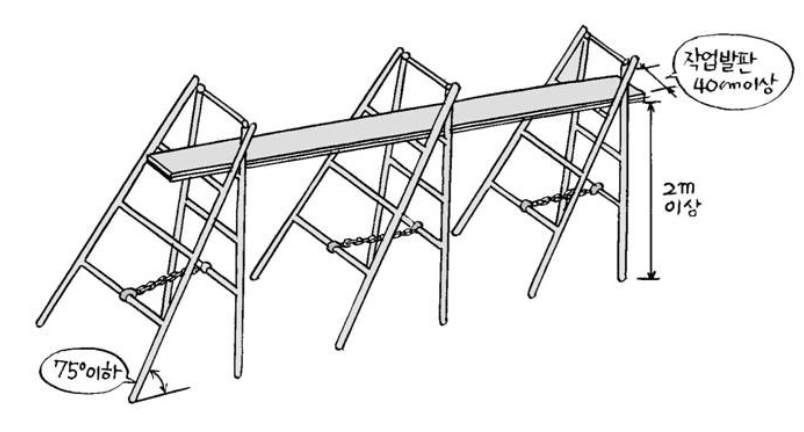

2) 말비계(인력운반식)

말비계는 일반비계와는 조금 다르게 보일 수 있습니다. 말비계라고도 하지만 우마형 사다리라는 표현이 더 많이 사용되곤 합니다.

​

>>>> 매달기식 <<<<

​

1) 달비계

외형적으로 지면에 닿아있지 않고 상부 구조물에 달려있는 형태입니다.

외줄달비계, 쌍줄달비계(곤돌라형식)가 있습니다. 섬유로프에 부착된 작업대에서 작업합니다.

​

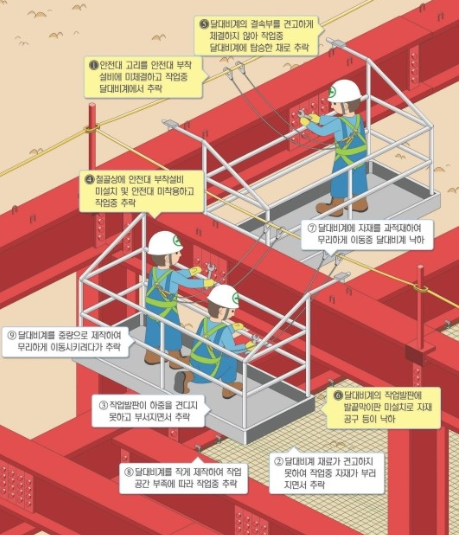

2) 달대비계

구조물에 결속하여 만든 작업발판입니다. 주로 철골공사에 사용하며 상하 이동이 불가합니다.

​

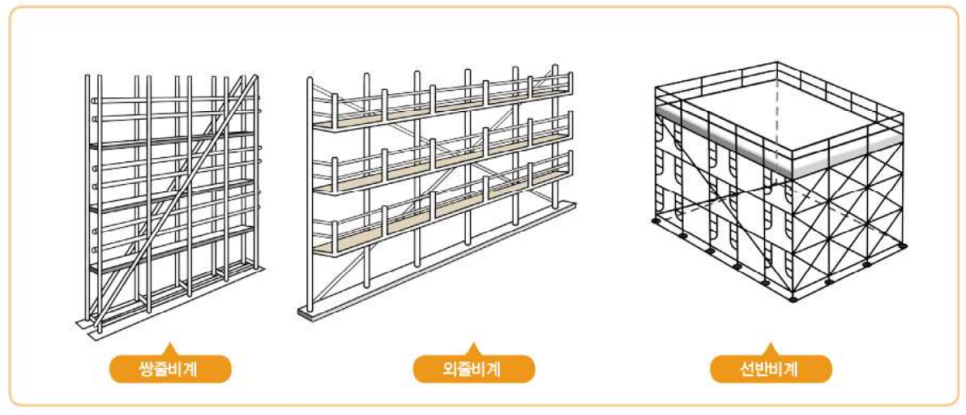

◆ 설치형식에 따른 분류

​

상대적으로 작은 구조물에는 외줄비계, 일반적으로는 쌍줄비계를 설치합니다.

1) 쌍줄비계 : 비계기둥이 2열인 비계

2) 외줄비계 : 비계기둥이 1열인 비계

3) 선반비계 : 작업구간 전체면에 설치한 비계

​

3. 비계 부재 용어(강관비계)

비계 부재의 용어는 처음들으면 전혀알수 없을정도의 낯선단어를 사용합니다. 하지만 한번만 이해하면 쉽게 외울 수 있습니다. 용어를 알아야 비계설치 규정을 이해할 수 있기 때문에 꼭 알아두어야 합니다.

​

비계기둥 : 비계를 조립할 때 수직으로 세우는 부재

띠장 : 비계기둥에 수평으로 설치하는 부재

장선 : 쌍줄비계에서 띠장 사이에 수평으로 사용하여 작업발판을 지지하는 가로재

가새 : 강관비계 조립시 비계기둥과 띠장을 일체화하고 비계의 도괴에 대한 저항력을 증대시키기 위해 비계 전면에 설치

벽이음철물 : 비계를 건축물의 외벽에 따라 세울 때 이를 안정적으로 고정하기 위해 건축물의 외벽과 연결하는 재료



​

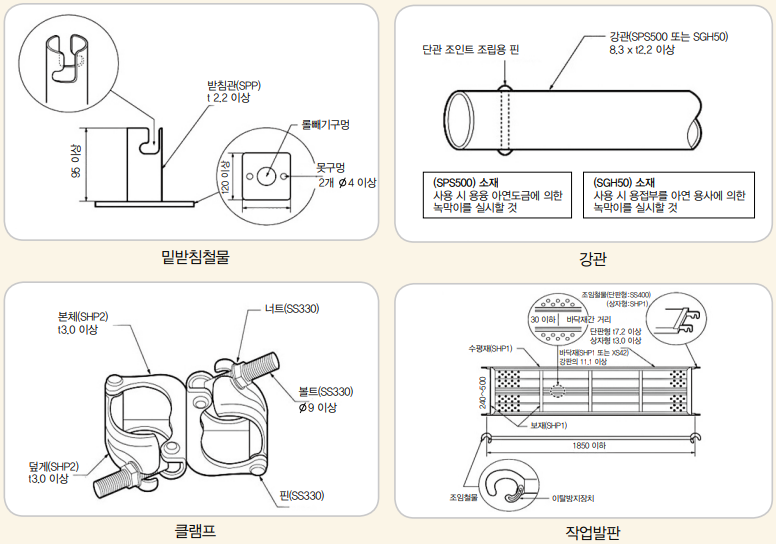

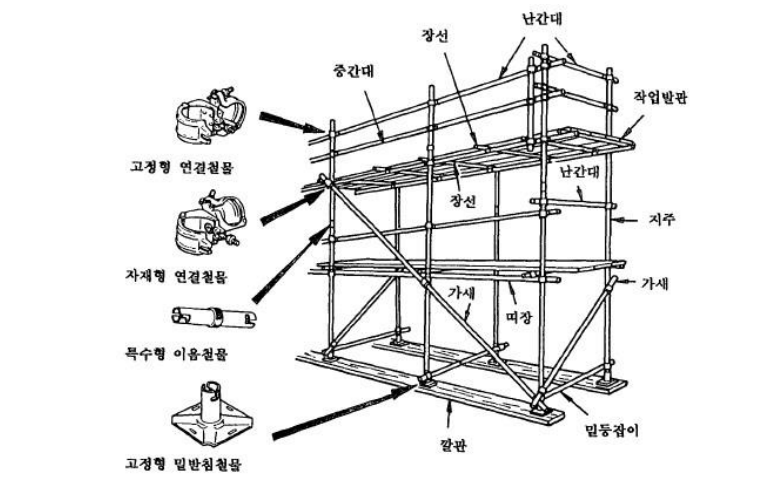

강관비계의 부품

​

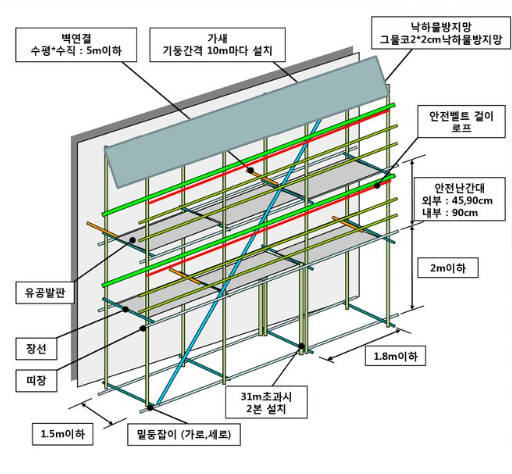

4. 강관비계 설치 기준

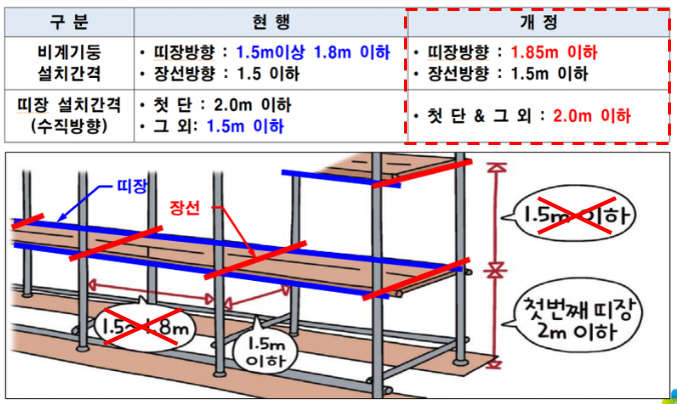

1) 기둥 및 띠장 설치 간격

개정된 사항을 참고하세요. 띠장방향의 1.85m는 비계발판의 길이와 관련이 있습니다. 비계발판이 약 1.85이기 때문에 1.8m의 현행은 옳지 않습니다. 높이가 모두 2m로 바뀐 것은 작업발판에서 작업자가 이동, 작업을 위해서 입니다. 현행 1.5m는 작업 및 이동이 불안전하기 때문에 옳지 않습니다.

​

2) 벽이음 거리

강관비계 : 수직 5m(이하)마다, 수평 5m(이하)마다 설치

강관틀비계 : 수직 6m(이하)마다, 수평 8m(이하)마다 설치

​

3) 가새(강관비계)

기둥간격 10m마다 설치, 가새는 사각구조물을 안정적으로 보강하는 부재입니다.

​

4) 최대적재하중

기둥 간 400kg이하, 비계발판에 자재를 쌓아두어 최대적재하중을 초과하는 경우가 있습니다. 주의해야합니다.

​
